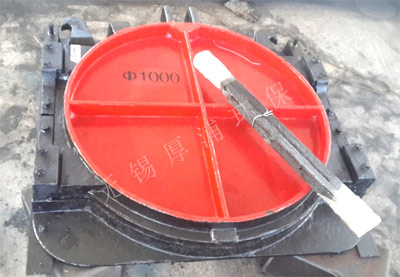

MZY型明桿式鑄鐵鑲銅圓閘門
用途
常用于給水、排水、防汛等水利工程。
結構與特點
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。具有結構合理堅固、耐磨耐腐蝕性強、性能可靠；安裝、調試、使用、維護方便等特點。
主要技術參數
1、閘門應按圖示位置安裝、閘板設于迎水面；
2、閘板壓向門框允許大壓力0.1MPa；
3、閘板壓離門框允許大壓力0.02MPa；
4、密封工作部位滲漏量不大于1.25L/min m。

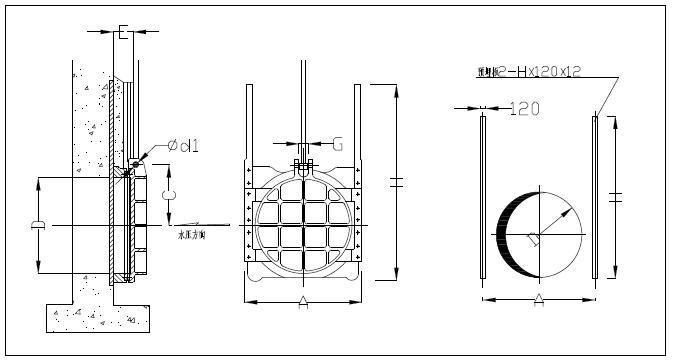

外形示意圖及安裝尺寸
常用于給水、排水、防汛等水利工程。
結構與特點
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。具有結構合理堅固、耐磨耐腐蝕性強、性能可靠；安裝、調試、使用、維護方便等特點。
主要技術參數
1、閘門應按圖示位置安裝、閘板設于迎水面；
2、閘板壓向門框允許大壓力0.1MPa；
3、閘板壓離門框允許大壓力0.02MPa；
4、密封工作部位滲漏量不大于1.25L/min m。
外形示意圖及安裝尺寸
安裝尺寸參數表
訂貨須知| 口徑 | 安裝尺寸 | |||||
| D | A | C | E | G | H | Φd1 |
| 200 | 382 | 146 | 70 | 30 | 360 | 18 |
| 250 | 426 | 175 | 75 | 35 | 450 | 18 |
| 300 | 470 | 200 | 80 | 40 | 610 | 20 |
| 400 | 580 | 275 | 83 | 40 | 730 | 20 |
| 450 | 642 | 300 | 83 | 45 | 810 | 25 |
| 500 | 680 | 340 | 83 | 45 | 860 | 25 |
| 600 | 780 | 390 | 95 | 56 | 1010 | 32 |
| 700 | 890 | 440 | 110 | 60 | 1180 | 32 |
| 800 | 1000 | 500 | 110 | 65 | 1380 | 32 |
| 900 | 1090 | 550 | 115 | 70 | 1550 | 32 |
| 1000 | 1180 | 600 | 115 | 80 | 1660 | 36 |
| 1200 | 1400 | 700 | 130 | 100 | 2020 | 40 |
| 1400 | 1630 | 800 | 180 | 110 | 2400 | 40 |
| 1500 | 1750 | 850 | 204 | 110 | 2600 | 40 |
| 1600 | 1880 | 900 | 204 | 120 | 2600 | 44 |
| 1700 | 1950 | 950 | 204 | 120 | 2800 | 44 |
| 1800 | 2050 | 1000 | 204 | 130 | 3200 | 44 |
| 1900 | 2170 | 1050 | 204 | 130 | 3200 | 50 |
| 2000 | 2270 | 1100 | 210 | 140 | 3500 | 50 |
| 2200 | 2490 | 1200 | 250 | 140 | 3960 | 55 |
| 2400 | 2690 | 1300 | 250 | 140 | 4320 | 55 |
| 2800 | 3090 | 1500 | 280 | 150 | 5040 | 55 |
| 3000 | 3300 | 1600 | 310 | 150 | 5400 | 60 |
1、特殊規格本公司可為用戶另行設計制造。
2、閘門的閘板、門框材料一般用灰鑄鐵治安早，若需其他材料請注明。
